凯发K8国际LIN收发器芯片SIT1021总线上电容与电阻设计应用

发布日期：2022-05-05发布者：凯发K8国际 分享到:

ISO 17987-4-2016中对LIN总线上的RC时间常数有要求，并且对主节点和从节点的上拉电阻和总线电容要求各不相同，表1、表2是对主从节点的上拉电阻和时间常数τ、总线电容的规定：

            上拉电阻R主节点、R从节点：

表1

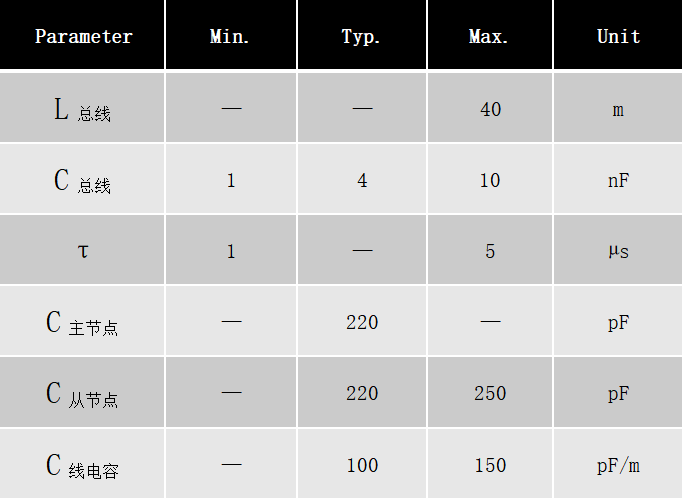

RC时间常数（τ）、主从节点电容（C主节点、C从节点）、总线上的等效总电容（C总线）、线电容（C线电容）、总线长度（L总线）：

表2

RC时间常数中R为总线上所有节点上拉电阻并联的总阻值R总线，C为总线上所有的主从节点并联电容及总的线电容之和即C总线 ，这个值限定在（1～10nF）；如下：

       R总线  =  R主节点||R从节点_1||R从节点_2|| ...... ||R从节点_n

       C总线 = C主节点  + n × C从节点  + C线电容 ×L总线

       τ = R总线 × C总线

       n为从节点个数。

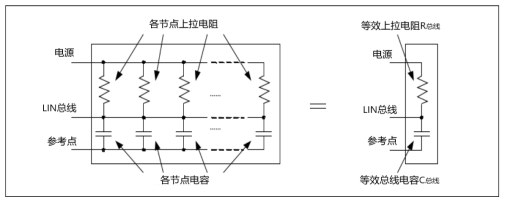

       LIN总线等效电路如下图：

在设计时，需要根据总线长度和节点数来确定C主节点 和C从节点 ，最终将时间常数设置在1～5us内。例如：总线长16米，节点3个，C从节点=220PF，R主节点=1000Ω，R从节点=30K，可根据已知参数确定C主节点；

⑴ 第一时间计算出R总线

          R总线=1K||30K||30K||30K=0.909K；

⑵ 确定时间常数τ=3us，τ规定为1～5us，可以根据需求设置。

⑶ 计算出C总线

         由τ = R总线 × C总线可知

         C总线 =τ/R总线 =3/0.909=3.3nF=3300pF

⑷ 计算出C主节点

         C主节点=C总线- n × C从节点 - C线电容 ×L总线=3300-3*220-16*100=1040pF

由以上可知C主节点可选用1nF电容。

为取得更好的斜率及EME效果，使用我司SIT1021设计时推荐使用R总线=660Ω和C总线=6.8nF。
